软件开发需具备硬件开关电路知识

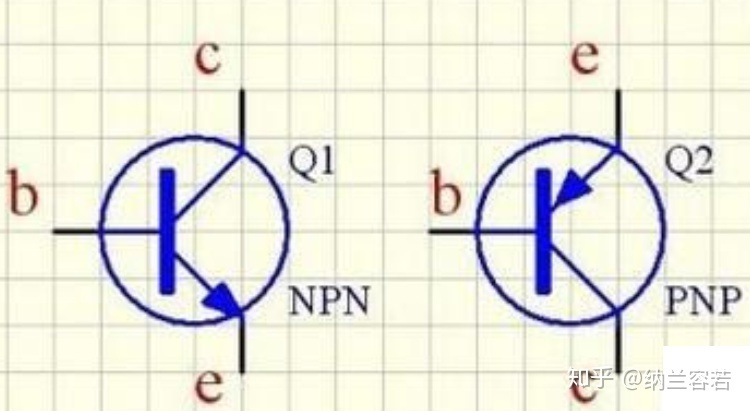

1. 三极管 NPN/PNP

基极 b(base),发射极 e(emitter),集电极 c(collector)。
口诀:箭头朝内 PNP,箭头朝外 NPN,导通电压顺箭头过,电压导通,电流控制;
对于三极管的开关特性分析,主要是看基极与发射极之间的电压情况。对 PNP,只要 e 极电压比 b 高 0.7V 以上,e、c 之间就可以导通;同样对 NPN,只要 b 极电压比 e 高 0.7V 以上,e、c 之间就可以导通。

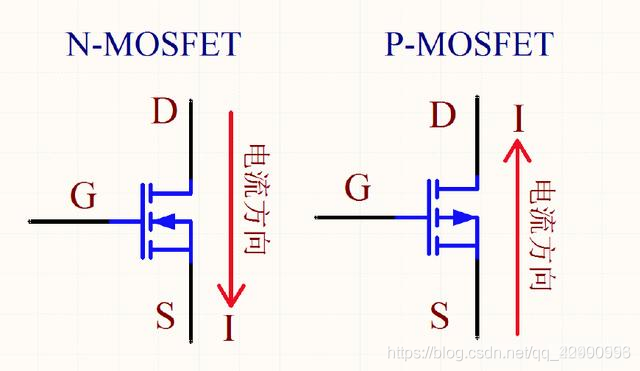

2. MOS 管

导通的意思是作为开关,相当于开关闭合。
NMOS 的特性,Vgs 大于一定的值就会导通,适合用于源极接地时的情况(低端驱动),只要栅极电压达到 4V 或 10V 就可以了。
PMOS 的特性,Vgs 小于一定的值就会导通,适合用于源极接 VCC 时的情况(高端驱动)。但是,虽然 PMOS 可以很方便地用作高端驱动,但由于导通电阻大,价格贵,替换种类少等原因,在高端驱动中,通常还是使用 NMOS.
