MIPI接口LCD的DSI指令配置
MIPI 接口 LCD 的 DSI 指令配置方法。
文中选择集创北方的 WVGA 整合型面板驱动芯片 ICNL9700。该芯片支持 MIPI DSI 接口，MIPI DSI 上的两个数据通道支持高达 550Mbps。
1、初始化参数
FAE 会提供 MIPI DSI 的初始化参数，截取部分参数如下：
{cmd} , {par...}
{0xF0}, {0x5A,0x5A}, ## cmd: 0xF0; 数据:0x5A,0x5A
{0xF1}, {0xA5,0xA5},
...
{0x36}, {0x08}, ## cmd: 0x36; 数据:0x8
...
{0x11}, ## cmd: 0x11; 无数据

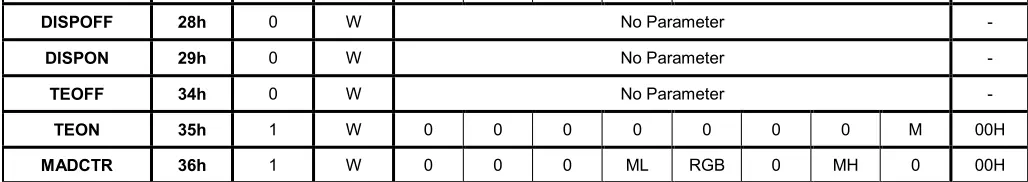

每行第一个{}中的数据表示命令，后面{}中的数据表示参数。命令和参数的具体含义可参考 ICN9700 Datasheet，下图展示部分说明：
2、MIPI DSI 数据包
MIPI DSI 协议包括短数据包和长数据包。
对于短数据包，格式为：DI + DATA0~1 + ECC。
对于长数据包，格式为：PH（DI + Word Count + ECC） + Packet Data + PF。
DI 中 Data Type 部分值的含义如下：
0x5：没有参数，即只有 1 个 CMD，对应上面初始化参数中的命令 0x11。
0x15：1 个参数，即 1 个 CMD + 1 个 Parameter，对应上面初始化参数中的命令 0x36。
0x39：长包写，接 1 个 CMD+2 个及以上的 Parameter，对应上面初始化参数中的命令 0xF0、0xF1。
上面初始化参数，按照 MIPI DSI 协议组包后的数据为：
0x39,3,ECC,0xF0,0x5A,0x5A,PF
0x39,3,ECC,0xF1,0xA5,0xA5,PF
...
0x15,0x36,0x08,ECC
...
0x05,0x11,0x0,ECC
完成数据包的组装后，调用对应 CPU 平台提供的 MIPI 数据传输接口即可完成 MIPI DSI 接口 LCD 的初始化。
注：在 LCD 初始化前，需要打开 LCD 的背光和完成 LCD 的复位。
